Dobrze dobrana taśma do elewatora kubełkowego wpływa na wydajność transportu, trwałość podzespołów i bezpieczeństwo pracy całej instalacji. Nie wystarczy jednak wybrać pasa o odpowiedniej szerokości. Trzeba uwzględnić również obciążenia, rodzaj transportowanego materiału, temperaturę oraz warunki eksploatacji. Inne wymagania może mieć taśma do transportu ziarna, a inne pas pracujący z nawozami lub materiałami o właściwościach ściernych. Jak przeprowadzić dobór taśmy elewatorowej, aby ograniczyć ryzyko przedwczesnego zużycia i nieplanowanych przestojów?
Spis treści:
- Jaką funkcję pełni taśma w przenośniku kubełkowym?
- Dopasuj taśmę do transportowanego materiału
- Sprawdź wytrzymałość i konstrukcję pasa
- Dobierz szerokość i grubość taśmy do kubełków
- Wybierz odpowiednią mieszankę gumową
- Uwzględnij temperaturę i właściwości antystatyczne
- Sprawdź zgodność taśmy z całym układem
- Co przygotować przed zamówieniem taśmy elewatorowej?
- Jak uniknąć błędów przy doborze?
- FAQ – najczęstsze pytania o taśmy elewatorowe
Jaką funkcję pełni taśma w przenośniku kubełkowym?
Taśma elewatorowa jest elementem nośnym i napędzanym, do którego mocuje się kubełki transportujące materiał w pionie. Musi przenosić obciążenie wynikające z masy pasa, zamocowanych czerpaków oraz przewożonego surowca. Jednocześnie powinna zachowywać stabilność wymiarową i współpracować z bębnami oraz układem napędowym.
Dlatego taśma do przenośnika kubełkowego nie jest dobierana wyłącznie pod kątem odporności na zużycie. Ważne są również jej wytrzymałość, wydłużenie robocze, grubość i możliwość prawidłowego zamocowania kubełków. Nieodpowiedni pas może utrudniać pracę urządzenia, przyspieszać zużycie mocowań i zwiększać ryzyko awarii.
Dopasuj taśmę do transportowanego materiału
Pierwszym kryterium jest rodzaj surowca. Znaczenie mają jego gęstość nasypowa, uziarnienie, ścieralność, wilgotność, temperatura i ewentualna zawartość olejów lub innych substancji chemicznych. Taśma do materiałów sypkich powinna odpowiadać właściwościom konkretnego produktu oraz warunkom jego transportu. Taśma do transportu ziarna pracuje w innych warunkach niż pas stosowany przy obsłudze kruszyw czy materiałów mineralnych.
Z kolei taśma do transportu nawozów wymaga sprawdzenia, czy jej mieszanka gumowa jest odporna na kontakt z danym produktem. Nie należy zakładać, że jeden wariant sprawdzi się w każdej aplikacji. Jeśli materiał jest gorący, wilgotny, lepki lub powoduje intensywne ścieranie, te cechy trzeba uwzględnić na etapie zamawiania pasa.
Sprawdź wytrzymałość i konstrukcję pasa
Wytrzymałość taśmy elewatorowej musi odpowiadać obciążeniom występującym w konkretnym urządzeniu. Wartość ta zależy między innymi od wysokości podnoszenia, masy transportowanego materiału, wydajności przenośnika, ciężaru kubełków oraz warunków rozruchu.
Podstawowym parametrem jest wytrzymałość na zerwanie, wyrażana zwykle w N/mm. Nie należy utożsamiać jej z dopuszczalnym obciążeniem roboczym. Projektant musi uwzględnić wymagany zapas bezpieczeństwa, sposób łączenia pasa, obciążenia dynamiczne i zalecenia producenta urządzenia.
Istotna jest też liczba przekładek wzmacniających. Przykładowo: oznaczenia EP 400, EP 630 czy EP 800 odnoszą się do nominalnej wytrzymałości pasa na zerwanie wzdłużnie, a kolejne oznaczenie, np. /4 lub /5, wskazuje liczbę przekładek. Ostateczny dobór zależy od obliczeń i wymagań instalacji.
Dobierz szerokość i grubość taśmy do kubełków
Szerokość taśmy elewatorowej należy dopasować do konstrukcji przenośnika oraz wymiarów i sposobu mocowania kubełków. Zbyt wąski pas może nie zapewnić odpowiedniego podparcia, natomiast nieuzasadnione zwiększenie szerokości podnosi masę i może wpływać na obciążenie układu napędowego.
Przed zakupem trzeba sprawdzić rozstaw otworów, odległość mocowań od krawędzi, rozstaw kubełków oraz wymagania dotyczące śrub. Znaczenie ma również grubość całkowita taśmy, ponieważ wpływa na geometrię mocowania i współpracę z bębnami.
Taśma do kubełków elewatorowych powinna być zgodna z dokumentacją urządzenia. Jeśli wymieniasz istniejący pas, nie ograniczaj się do zmierzenia jego szerokości. Sprawdź także oznaczenie, konstrukcję, grubość i układ otworów. Pozwoli to uniknąć problemów podczas montażu.
Potrzebujesz dobrać taśmę elewatorową do konkretnej instalacji?
Przekaż parametry przenośnika, rodzaj transportowanego materiału lub dokumentację techniczną. Skontaktuj się z MEXGOS, aby omówić dobór taśmy i współpracujących komponentów.
Wybierz odpowiednią mieszankę gumową
Taśma gumowa do elewatora powinna zachowywać stabilne właściwości w warunkach, w których będzie pracować. W ofercie MEXGOS znajdują się między innymi warianty o jakości standardowej Y, olejoodpornej OIL oraz olejoodpornej i trudnopalnej OIL-K.
Wariant standardowy Y ma okładki odporne na ścieranie, impregnowane krawędzie i właściwości antystatyczne zgodne z ISO 284. Taśma olejoodporna do elewatora jest przeznaczona do zastosowań wymagających odporności na oleje i tłuszcze roślinne oraz oleje mineralne. Wersja OIL-K ma dodatkowo okładki o właściwościach trudnopalnych zgodnie z ISO 340.
Uwzględnij temperaturę i właściwości antystatyczne
Temperatura otoczenia i transportowanego materiału może wpływać na trwałość pasa. Dlatego parametry taśmy elewatorowej trzeba sprawdzać z uwzględnieniem obu wartości, a także możliwych krótkotrwałych skoków temperatury.
Wariant Y oferowany przez MEXGOS jest przeznaczony do pracy w temperaturze od -25 do +60°C, przy maksymalnej temperaturze materiału wynoszącej +80°C. Warianty OIL i OIL-K mają w kartach produktowych podany zakres temperatur od -25 do +100°C/120°C. Przed doborem należy potwierdzić, jak te wartości odnoszą się do konkretnego zastosowania.
Warto również sprawdzić wymagania związane z elektrycznością statyczną. Taśma antystatyczna do elewatora może być istotna przy transporcie materiałów, przy których gromadzenie ładunków stanowi zagrożenie. Właściwości antystatyczne nie zastępują jednak oceny ryzyka wybuchu pyłu ani pozostałych wymagań bezpieczeństwa instalacji.
Sprawdź zgodność taśmy z całym układem
Prawidłowy dobór oznacza dopasowanie pasa do pozostałych elementów urządzenia. Trzeba zweryfikować średnice bębnów, sposób prowadzenia taśmy, zakres napinania i dopuszczalne wydłużenie robocze. Znaczenie ma również sposób wykonania połączenia końców pasa.
Równie ważne są same kubełki, śruby i uchwyty. Nieprawidłowo rozmieszczone lub niedopasowane mocowania mogą powodować koncentrację naprężeń i uszkodzenia taśmy. Dlatego przy modernizacji warto sprawdzić nie tylko sam pas, lecz także stan i zgodność pozostałych elementów.

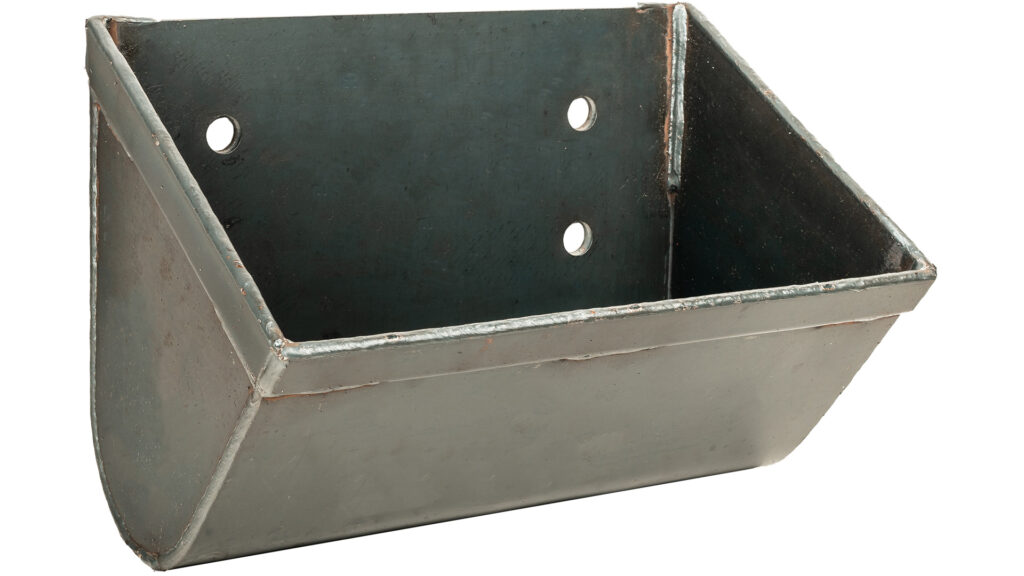

Różnego rodzaju kubełki elewatorowe, taśmy oraz części do przenośników kubełkowych znajdziesz w ofercie MEXGOS.
Co przygotować przed zamówieniem taśmy elewatorowej?
Aby przyspieszyć dobór odpowiedniego modelu, przed kontaktem z dostawcą przygotuj:
- oznaczenie obecnej taśmy lub jej kartę techniczną;
- wymaganą szerokość, grubość, długość i rozstaw otworów;
- informacje o wysokości podnoszenia, wydajności oraz obciążeniu przenośnika;
- rodzaj materiału, jego temperaturę i właściwości mogące wpływać na zużycie pasa;
- wymagania dotyczące odporności na ścieranie, oleje, temperaturę i elektryczność statyczną;
- dane o bębnach, mocowaniu kubełków i sposobie łączenia taśmy.
Jeżeli nie dysponujesz kompletną dokumentacją, pomocne mogą być zdjęcia oznaczeń, pomiary i dane z tabliczki znamionowej urządzenia. Ostateczne parametry powinny zostać potwierdzone na podstawie wymagań konkretnej instalacji.
Jak uniknąć błędów przy doborze?
Warto rozpatrywać zakup w perspektywie całego okresu eksploatacji. Prawidłowo dobrana taśma do transportu kubełkowego pomaga ograniczyć ryzyko awarii, częstych regulacji i nieplanowanych postojów. Jeśli potrzebujesz również dopasowanych czerpaków, sprawdź ofertę producenta czerpaków elewatorowych. Zapytanie o czerpaki elewatorowe – wycena można uzupełnić o dokumentację techniczną całego układu.
Dobór komponentów warto skonsultować z dostawcą specjalizującym się w rozwiązaniach dla transportu przemysłowego. Informacje o ofercie firmy można znaleźć na stronie producenta przenośników przemysłowych MEXGOS.
FAQ – najczęstsze pytania o taśmy elewatorowe
Jak dobrać taśmę elewatorową do przenośnika kubełkowego?
Należy uwzględnić rodzaj i masę transportowanego materiału, wydajność oraz wysokość podnoszenia, wymaganą wytrzymałość, wymiary pasa, temperaturę i sposób mocowania kubełków. Ostateczny dobór powinien być zgodny z dokumentacją urządzenia.
Czym różni się taśma elewatorowa od zwykłej taśmy transportowej?
Taśma elewatorowa jest przystosowana do pracy w przenośniku kubełkowym, w którym przenosi obciążenie wynikające z ruchu pionowego i mocowanych kubełków. Musi spełniać wymagania dotyczące wytrzymałości, wydłużenia oraz mocowania elementów transportujących.
Jak dobrać szerokość taśmy elewatorowej?
Szerokość dobiera się do konstrukcji przenośnika, wymiarów kubełków i rozstawu mocowań. Trzeba również sprawdzić odległość otworów od krawędzi oraz dokumentację techniczną, a nie tylko szerokość starego pasa.
Co oznacza oznaczenie EP 630/4?
Oznaczenie EP 630 wskazuje nominalną wytrzymałość taśmy na zerwanie wynoszącą 630 N/mm, a liczba 4 oznacza cztery przekładki. Wartość ta nie jest równoznaczna z dopuszczalnym obciążeniem roboczym.
Kiedy potrzebna jest taśma antystatyczna do elewatora?
Jest potrzebna wtedy, gdy wymagają tego warunki procesu i ocena ryzyka związanego z gromadzeniem ładunków elektrostatycznych. W instalacjach zagrożonych wybuchem należy dodatkowo uwzględnić właściwe wymagania bezpieczeństwa.
Jaka taśma sprawdzi się do transportu ziarna?
Trzeba wybrać pas o wytrzymałości odpowiedniej do obciążenia i parametrach zgodnych z warunkami pracy. Istotne są także temperatura, wydajność oraz ewentualne wymagania dotyczące higieny lub kontaktu z żywnością.
Jak dobrać taśmę do transportu nawozów?
Należy sprawdzić skład i właściwości nawozu, temperaturę oraz możliwość kontaktu z substancjami wpływającymi na gumę. Nie każdy nawóz wymaga taśmy specjalistycznej, dlatego dobór powinien wynikać z danych o konkretnym materiale.
Kiedy wybrać taśmę olejoodporną do elewatora?
Wariant olejoodporny jest wskazany, gdy pas może mieć kontakt z olejami lub tłuszczami, a standardowa mieszanka gumowa nie zapewnia wymaganej odporności. Trzeba sprawdzić rodzaj substancji i deklarowaną odporność konkretnego wariantu.
Czy można zastąpić taśmę inną o tej samej szerokości?
Nie zawsze. Znaczenie mają także wytrzymałość, grubość, liczba przekładek, wydłużenie robocze, rozstaw otworów i wymagania dotyczące bębnów. Sama zgodność szerokości nie gwarantuje prawidłowej pracy.
Co wpływa na żywotność taśmy elewatorowej?
Przede wszystkim prawidłowy dobór parametrów, zgodność z transportowanym materiałem, poprawny montaż, właściwe napięcie i prowadzenie pasa oraz stan mocowań i bębnów. Regularne kontrole pomagają wcześniej wykryć zużycie i uszkodzenia.
