Do transportu ziarna należy dobrać przenośnik kubełkowy na podstawie wymaganej wydajności, wysokości podnoszenia, rodzaju i wilgotności zboża oraz sposobu zasypu. W instalacjach magazynowych i przetwórczych często stosuje się elewator zbożowy z taśmą i kubełkami umożliwiającymi łagodne nabieranie oraz skuteczny wysyp materiału. Ostateczny dobór powinien uwzględniać pojemność i rozstaw kubełków, prędkość nośnika, moc napędu oraz geometrię stopy i głowicy.
Spis treści:
- Jak obliczyć wydajność potrzebną do transportu ziarna?
- Jak rodzaj zboża wpływa na dobór kubełków?
- Budowa przenośnika kubełkowego – co wpływa na niezawodność?
- Opinia eksperta
- Jak dobrać kubełki do istniejącego elewatora zbożowego?
- Jakich błędów unikać przy wyborze przenośnika?
- FAQ
Jak obliczyć wydajność potrzebną do transportu ziarna?
Najpierw trzeba ustalić, ile ton materiału urządzenie ma przenosić w ciągu godziny. Inne wymagania ma transport ziarna między czyszczalnią a silosem, a inne instalacja obsługująca suszarnię, młyn lub mieszalnię pasz. Trzeba uwzględnić także chwilowe obciążenie podczas przyjmowania surowca. Zbyt mały elewator zbożowy stanie się wąskim gardłem linii, natomiast przewymiarowany przenośnik kubełkowy może oznaczać większy napęd i nieefektywną pracę. Na przepustowość wpływają pojemność kubełka, podziałka, stopień napełnienia, prędkość taśmy lub łańcucha oraz gęstość nasypowa produktu. Przy modernizacji należy sprawdzić również dostępność takich elementów jak części do przenośników kubełkowych, ponieważ nowe kubełki muszą współpracować z taśmą i mocowaniami.
Jak rodzaj zboża wpływa na dobór kubełków?

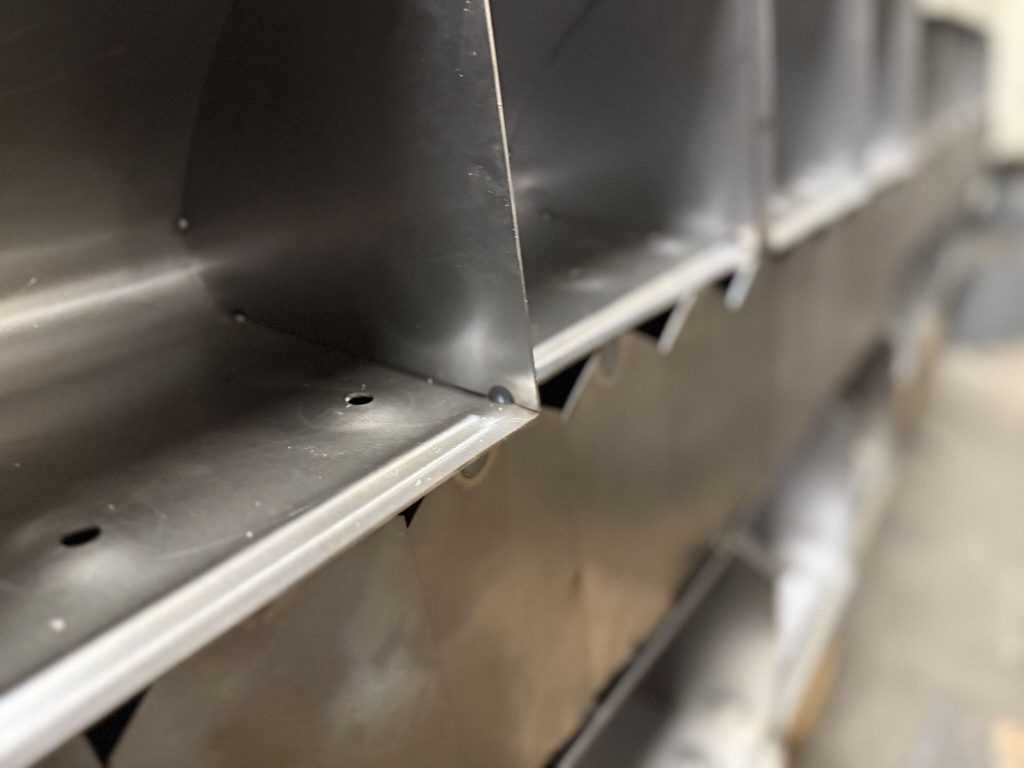

Pszenica, kukurydza, jęczmień, rzepak i rośliny strączkowe różnią się wielkością, gęstością, wilgotnością oraz podatnością na pękanie. Podajnik kubełkowy do zboża powinien nabierać materiał bez nadmiernego rozdrabniania, a następnie opróżniać kubełki we właściwym miejscu głowicy. Znaczenie mają profil czerpaka, jego głębokość, odstęp między elementami i prędkość ruchu. Przy ziarnie wilgotnym rośnie ryzyko przywierania i niepełnego wysypu. Nieprawidłowo dobrane kubełki elewatorowe mogą zwiększać pylenie, obciążać napęd i obniżać wydajność. Mexgos oferuje modele zgodne z normami DIN oraz elementy wykonywane według wzoru lub dokumentacji.
Budowa przenośnika kubełkowego – co wpływa na niezawodność?
Budowa przenośnika kubełkowego obejmuje stopę z zasypem, pionową obudowę, głowicę z napędem, taśmę albo łańcuch, kubełki, napinacz i króciec wysypowy. W transporcie ziarna ważne są szczelność, osiowe prowadzenie nośnika, stabilne mocowanie kubełków oraz dostęp do kontroli i czyszczenia. Taśma musi przenosić obciążenie wynikające z masy kubełków i ziarna, a śruby, uchwyty i łańcuchy powinny być zgodne z konstrukcją urządzenia. Poluzowane mocowanie może uszkodzić kubełek, nośnik i obudowę. Przy nietypowej geometrii warto skonsultować się z firmą działającą jako producent czerpaków elewatorowych, zwłaszcza gdy element ma być odtworzony na podstawie zużytego wzoru.
Opinia eksperta
Najczęstszym błędem jest dobór kubełków wyłącznie do szerokości taśmy, bez sprawdzenia wydajności, prędkości i warunków wysypu. Takie uproszczenie zwiększa ryzyko przesypywania ziarna, przeciążenia napędu, pylenia i szybkiego zużycia mocowań. Przed zamówieniem należy przekazać dostawcy wymiary czerpaka, rozstaw otworów, materiał wykonania, rodzaj zboża i parametry pracy elewatora.
Potrzebujesz dobrać kubełki do elewatora?
Prześlij wymiary, zdjęcie, rysunek lub dokumentację elementu. MEXGOS może przygotować wycenę kubełków dopasowanych do istniejącej instalacji.
Jak dobrać kubełki do istniejącego elewatora zbożowego?
Podczas wymiany nie wystarczy porównać szerokości i wysokości elementu. Trzeba sprawdzić profil, pojemność, promień dna, grubość materiału, liczbę otworów i ich rozstaw. Ważna jest też zgodność z geometrią stopy i głowicy, ponieważ zmiana kształtu wpływa na nabieranie i wyrzut ziarna. Jeżeli oznaczenie modelu jest nieczytelne, można przesłać wzór, rysunek albo zdjęcia z wymiarami. Formularz czerpaki elewatorowe wycena pozwala przekazać dane potrzebne do przygotowania oferty. Przy modernizacji należy ocenić też taśmę, śruby i uchwyty.
Jakich błędów unikać przy wyborze przenośnika?
Problemy eksploatacyjne zwykle wynikają z kilku nakładających się przyczyn. Najczęściej są to:
- nieuwzględnienie wilgotności i gęstości ziarna,
- zbyt duża prędkość taśmy lub łańcucha,
- niewłaściwy odstęp między kubełkami,
- niezgodny rozstaw otworów mocujących,
- błędnie zaprojektowany zasyp lub wysyp,
- brak kontroli napięcia i osiowości nośnika,
- stosowanie przypadkowych śrub i podkładek.
Skutkiem może być spadek przepustowości, uszkadzanie nasion albo przestoje. Producent przenośników kubełkowych lub dostawca podzespołów powinien otrzymać informacje o wysokości podnoszenia, wydajności i rodzaju produktu. W sprawie rozwiązań niestandardowych można skontaktować się z firmą producent przenośników przemysłowych Mexgos, która dostarcza kubełki, taśmy, łańcuchy, mocowania i inne komponenty.
FAQ
Do czego służy elewator zbożowy?
Do pionowego transportu zbóż między punktami przyjęcia, suszenia, magazynowania i przetwarzania.
Jak oblicza się wydajność przenośnika?
Na podstawie pojemności kubełków, ich rozstawu, prędkości nośnika, napełnienia i gęstości ziarna.
Czy jeden podajnik obsłuży różne ziarna?
Tak, jeżeli zakres pracy uwzględnia różnice w gęstości, wilgotności, wielkości i podatności na uszkodzenia.
Jakie kubełki nadają się do zbóż?
Takie, których profil zapewnia prawidłowe napełnienie i opróżnienie przy parametrach konkretnego elewatora.
Czy można odtworzyć kubełek bez oznaczenia?
Tak, na podstawie wzoru, rysunku technicznego albo dokładnych wymiarów i zdjęć.
Kiedy wymienić kubełki elewatorowe?
Gdy pojawiają się pęknięcia, deformacje, przetarcia, powiększone otwory lub problemy z wysypem.
Co najczęściej uszkadza ziarno?
Zbyt duża prędkość, niewłaściwy zasyp, błędny profil kubełka i uderzanie materiału o głowicę.
Lepszy jest przenośnik taśmowy czy łańcuchowy?
Wybór zależy od obciążenia, wysokości, środowiska pracy, konstrukcji urządzenia i wymagań serwisowych.
Jak ograniczyć pylenie?
Należy zadbać o szczelną obudowę, równy zasyp, właściwą prędkość i dobry stan kubełków.
Jakie dane są potrzebne do wyceny?
Wymiary, liczba sztuk, materiał, grubość, rozstaw otworów, sposób mocowania oraz rysunek lub wzór.
Czy przy wymianie kubełków trzeba sprawdzić taśmę?
Tak, ponieważ rozciągnięta taśma lub zużyte mocowania mogą szybko uszkodzić nowe elementy.
